Informace

V roce 2003 jsem si vyrobil metronom, který buď udává tempo při hře na hudební nástroj, nebo slouží k ladění. Celý projekt začal již o dva roky dříve, kdy jsem si chtěl metronom pořídit. Sortiment nabízený v obchodech mě však neuspokojoval. Levnější metronomy spíše jen pípaly a nešla nastavit hlasitost, metronom podle mých představ byl už zase příliš drahý. Chtěl jsem, aby nastavená frekvence byla přesná, aby šlo pomocí něj ladit, neměl velkou spotřebu, a aby vydával krásná klapnutí, jejichž hlasitost půjde nastavit.

První pokusy o můj metronom byly velice jednoduché a neuspokojovaly mě - frekvence byla závislá na proměnném RC článku, který nebyl nijak kalibrován. Vývoj jsem na čas zastavil. Asi o rok později jsem na internetu narazil na pěkné zapojení metronomu s krystalem. Můžete si ho prohlédnout zde. Problém byl ovšem v tom, že mi vůbec nefungoval. Ostatně když jsem toto zapojení analyzoval, ani jsem nepochopil, jak by to fungovat mohlo.

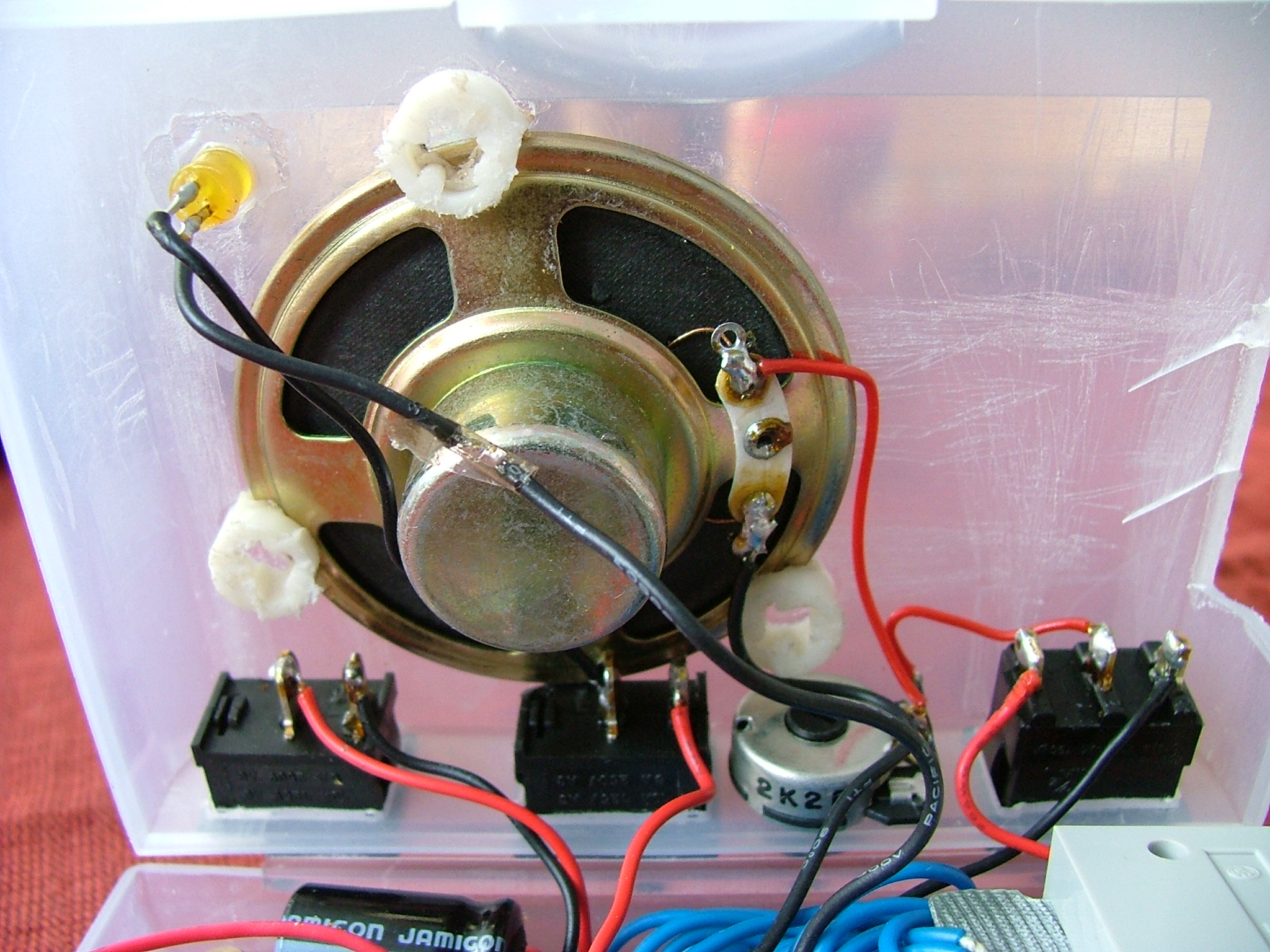

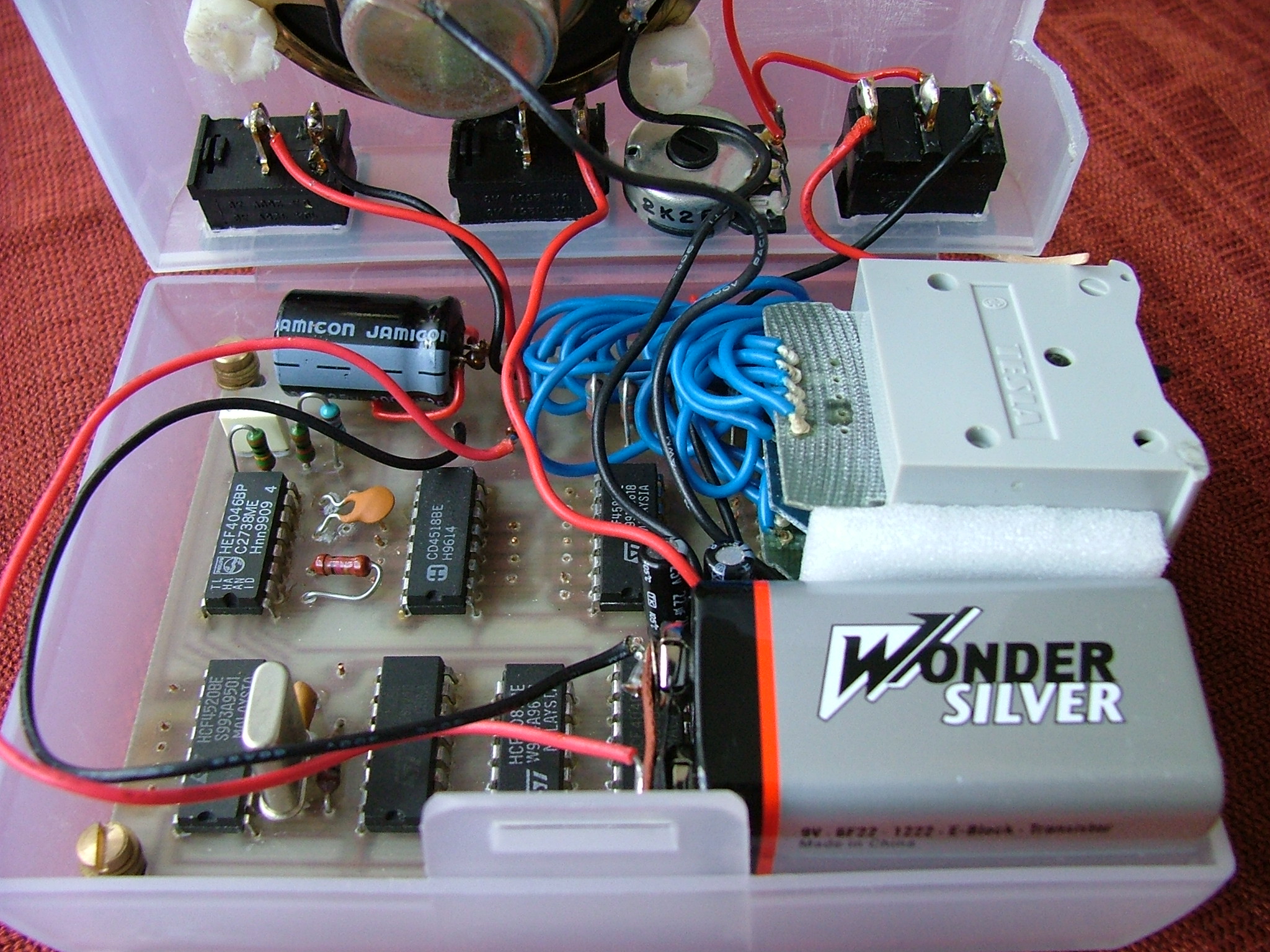

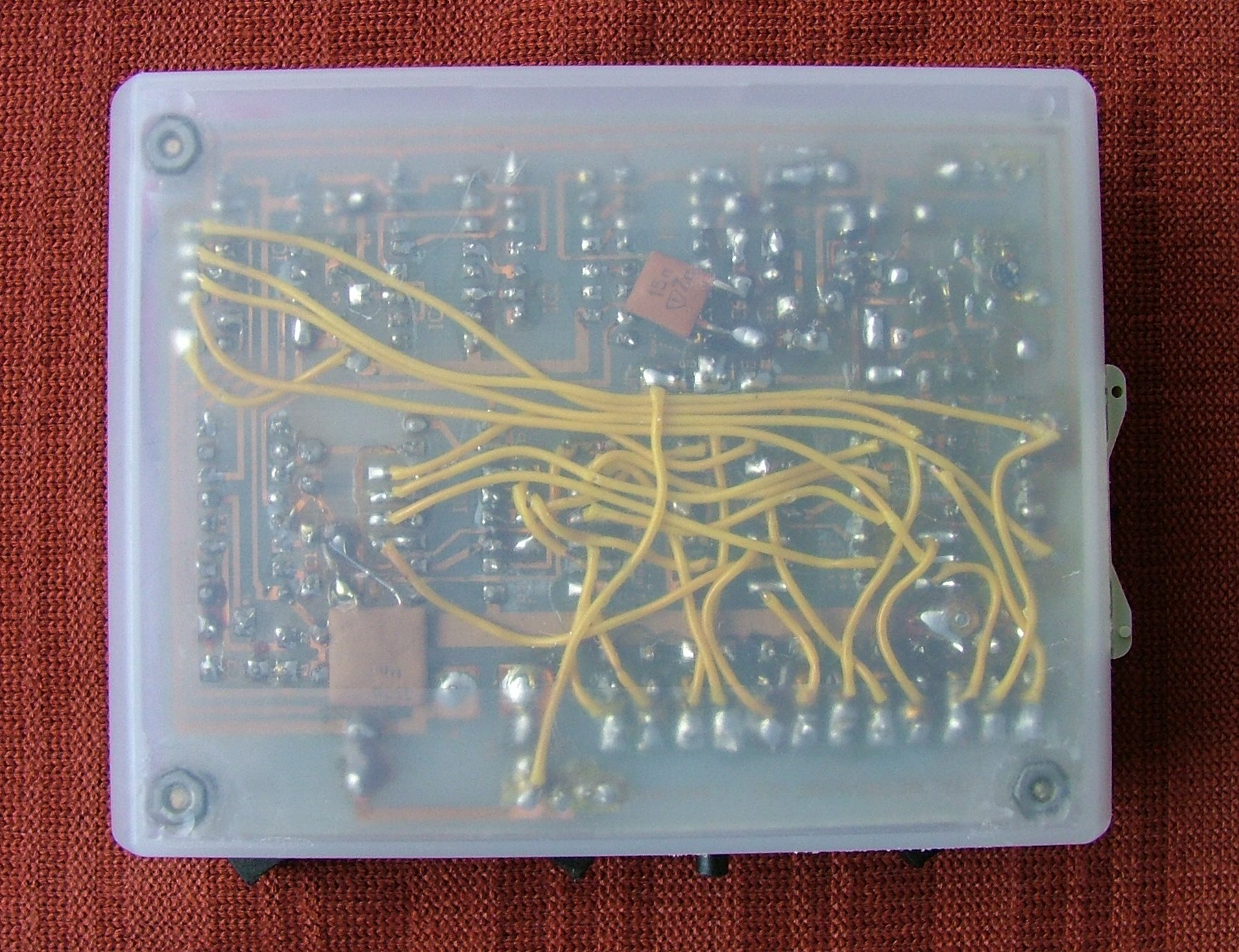

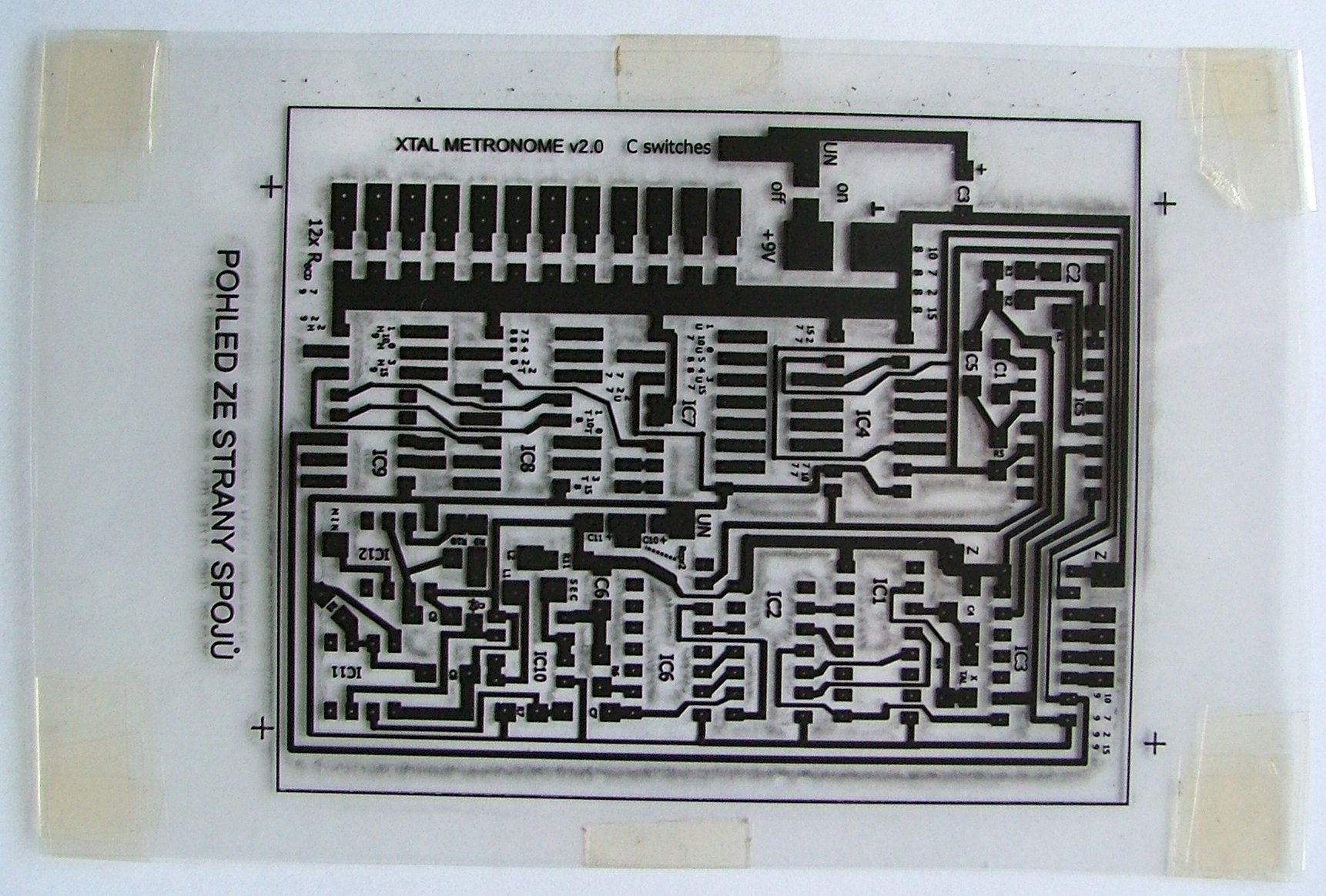

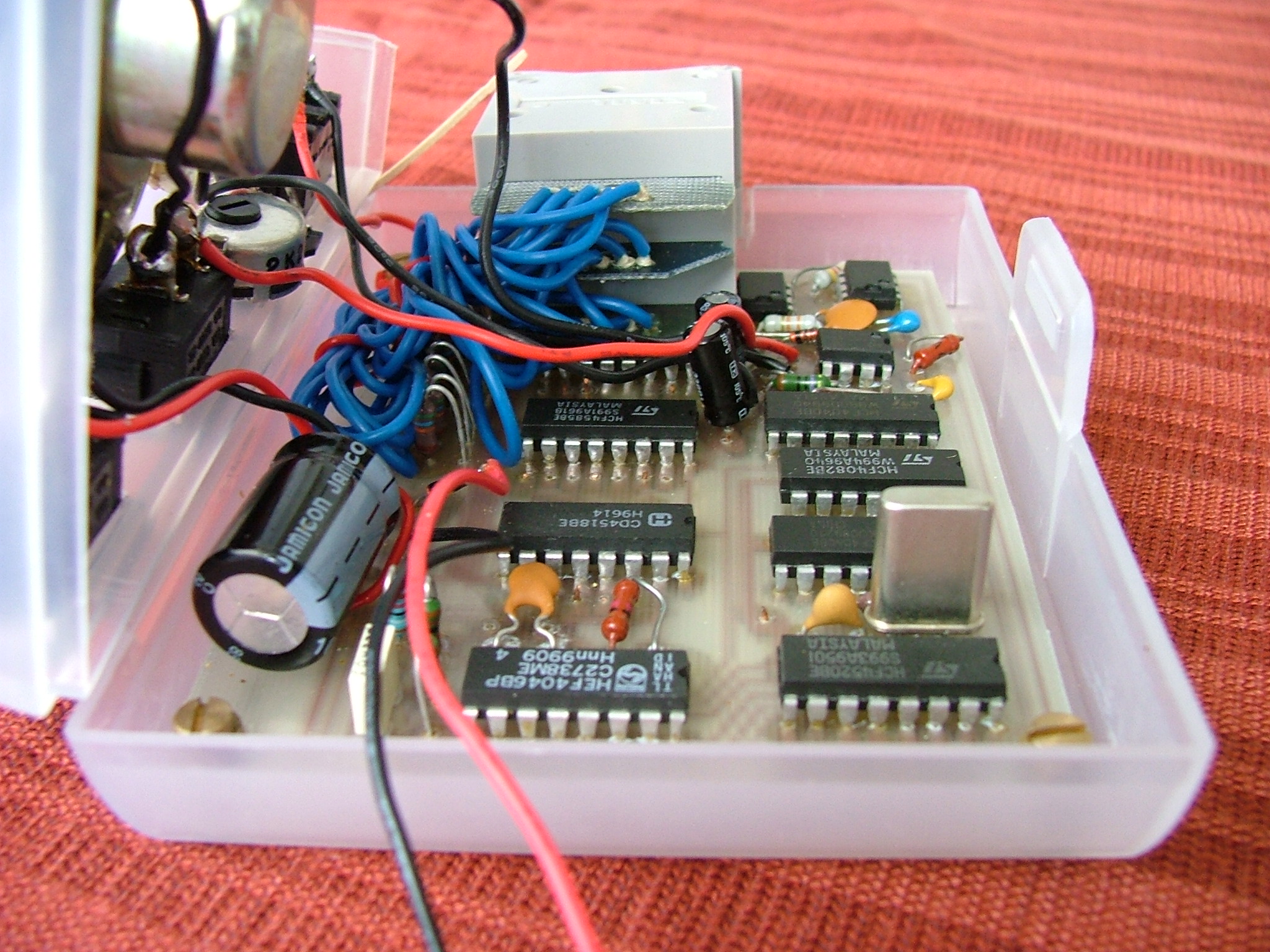

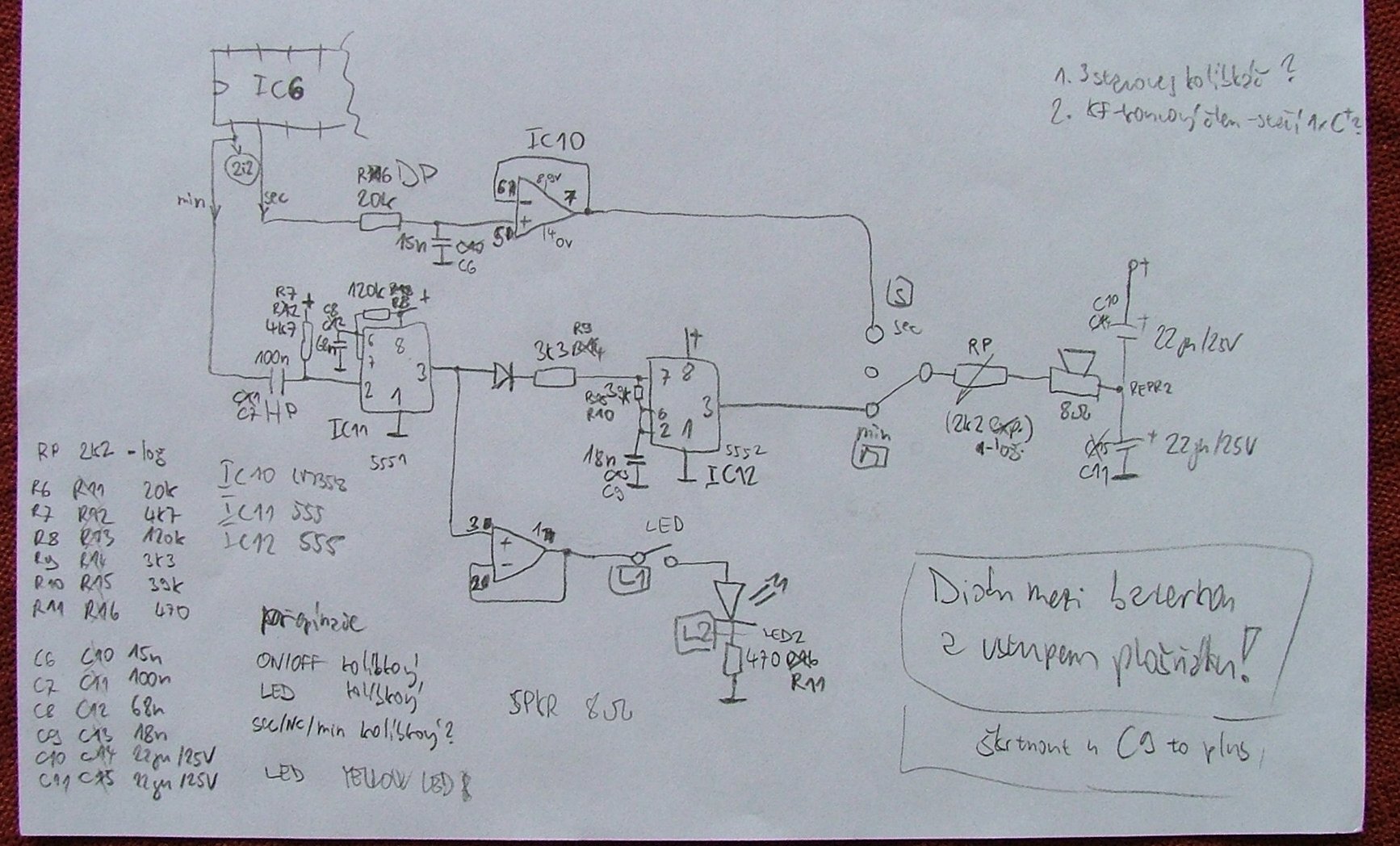

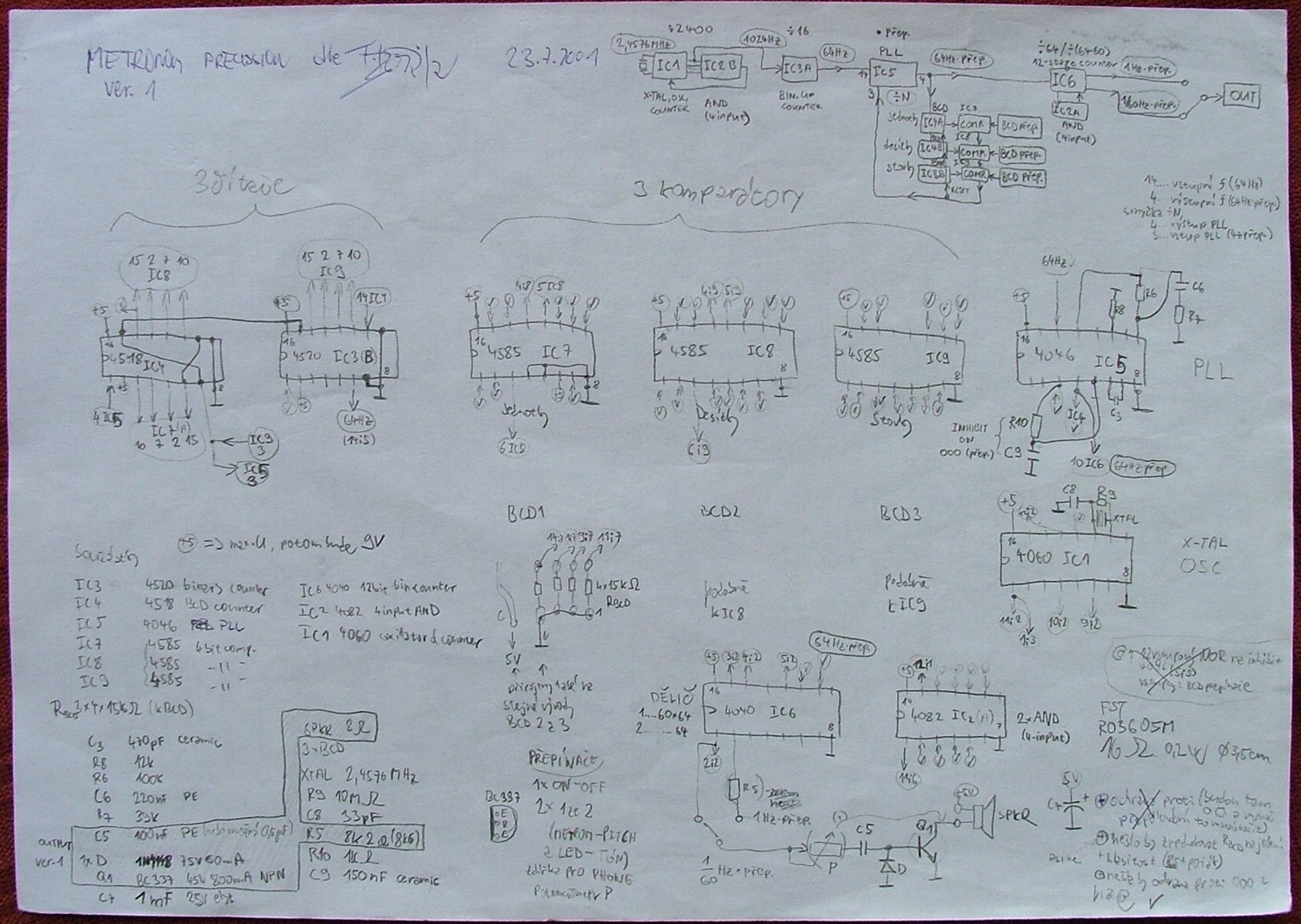

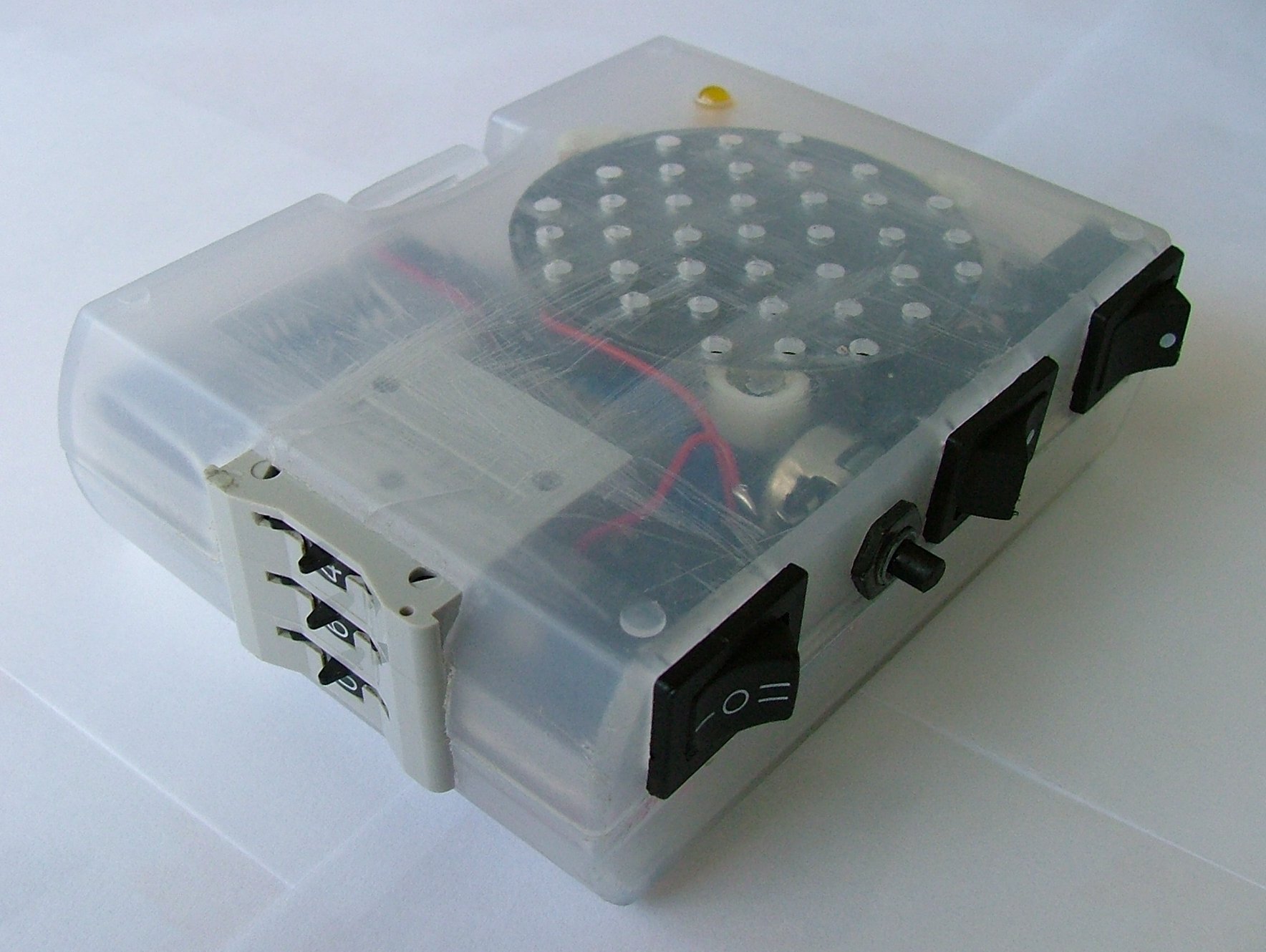

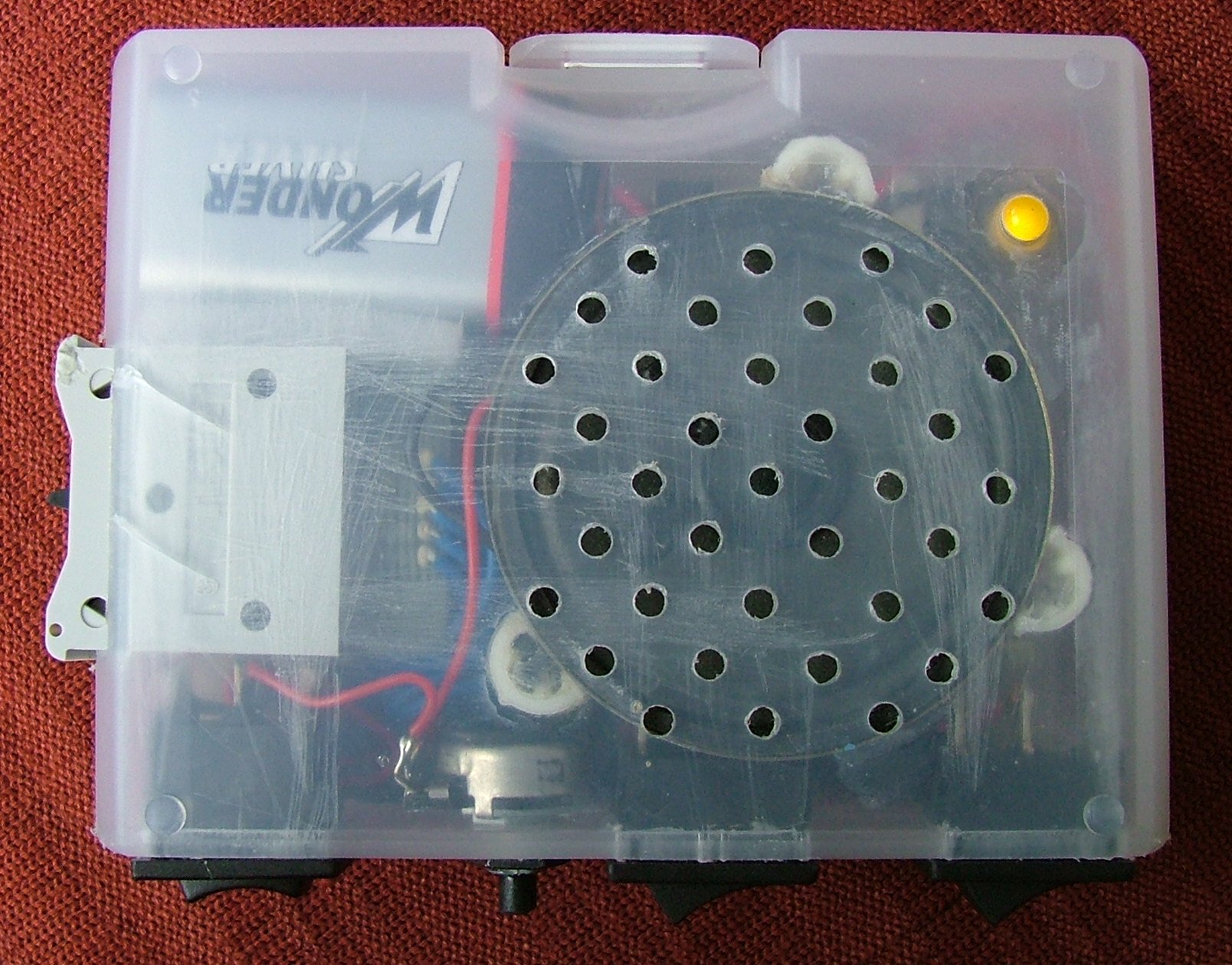

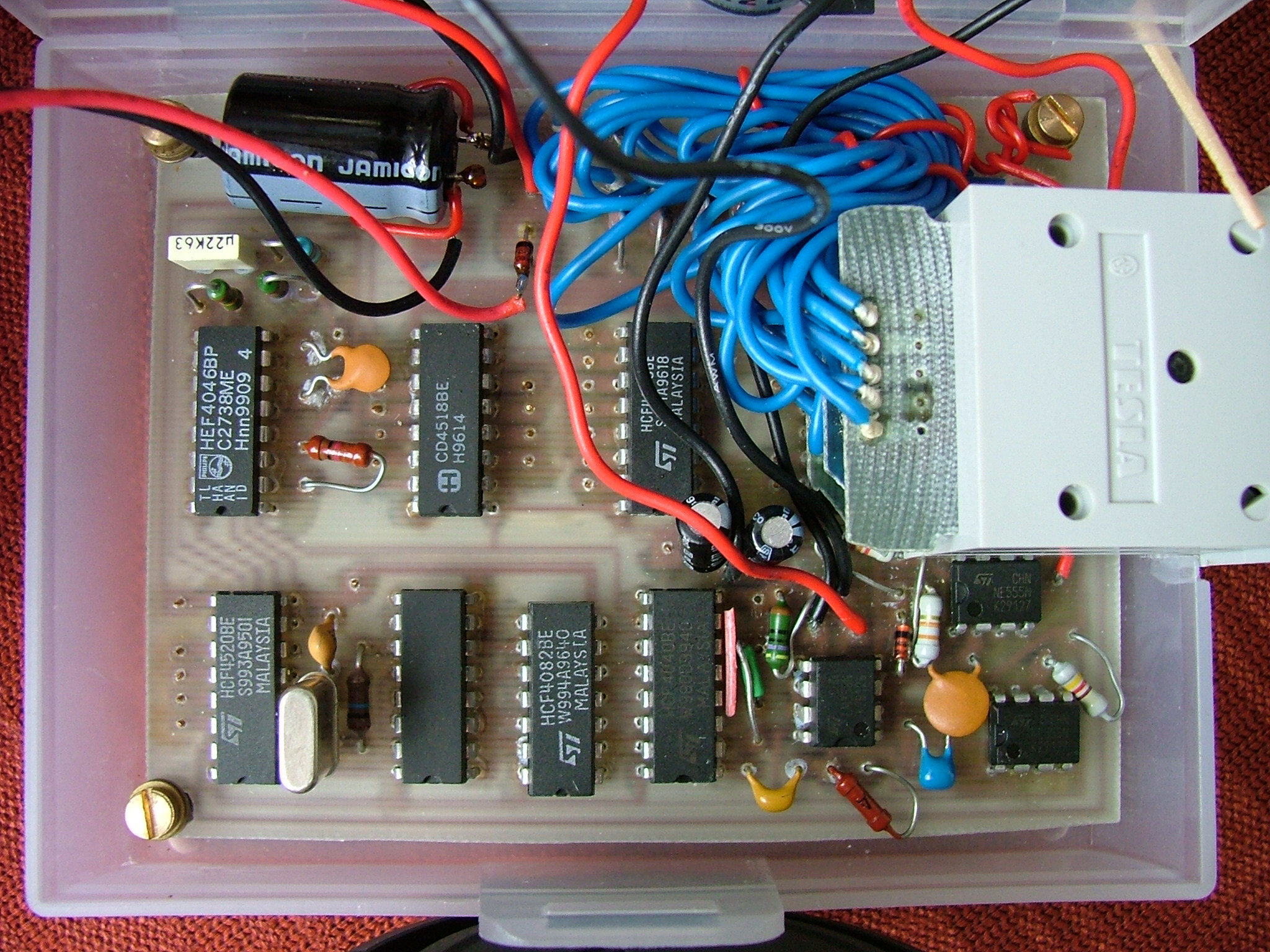

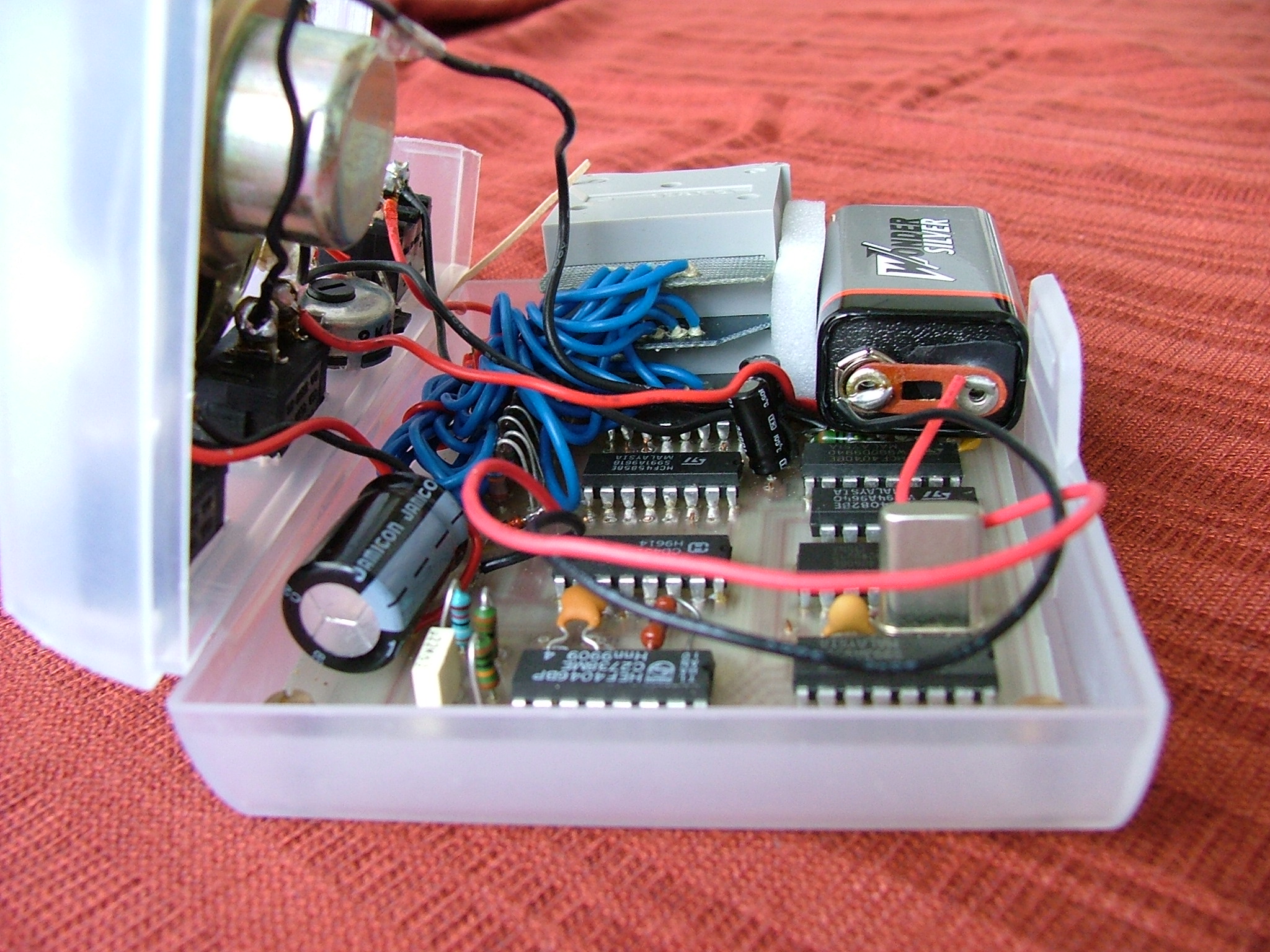

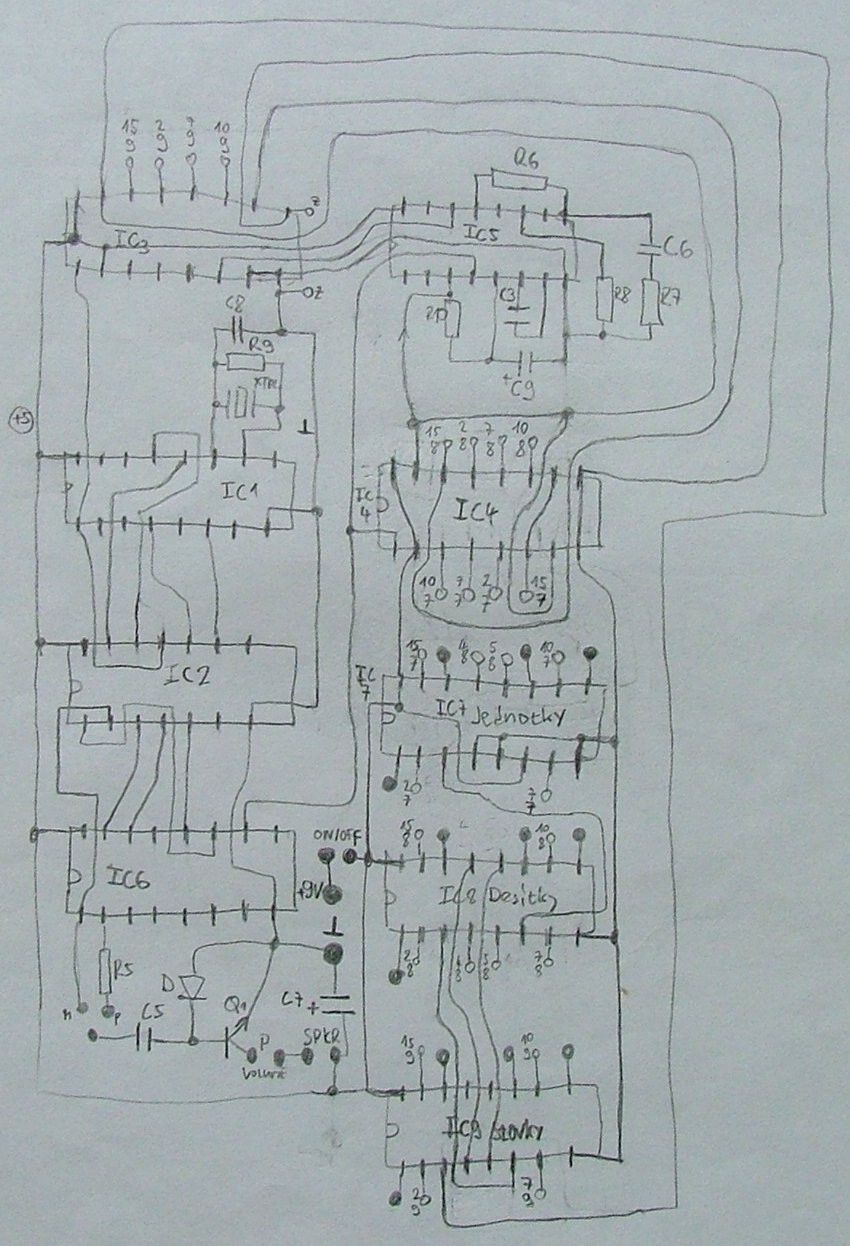

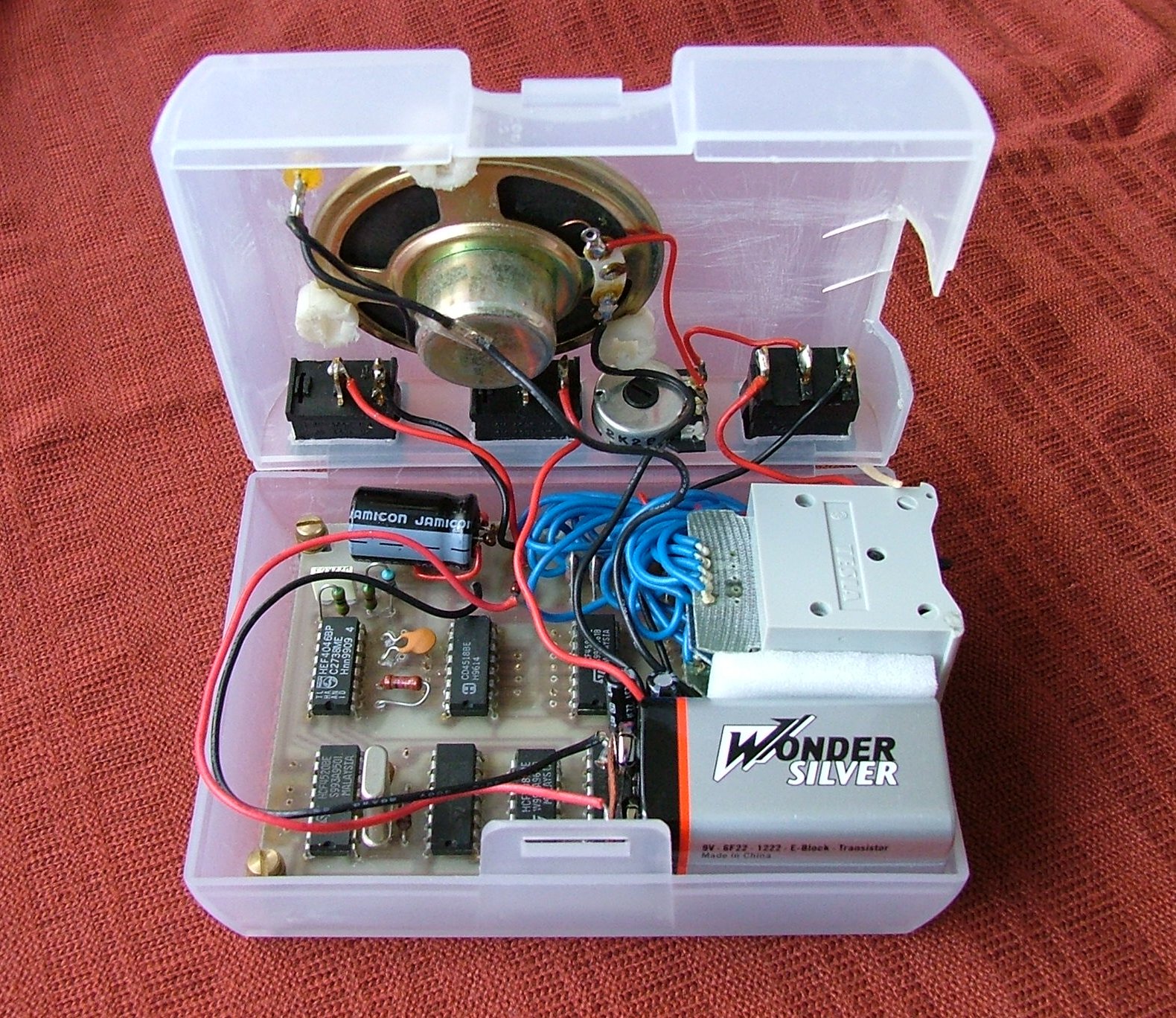

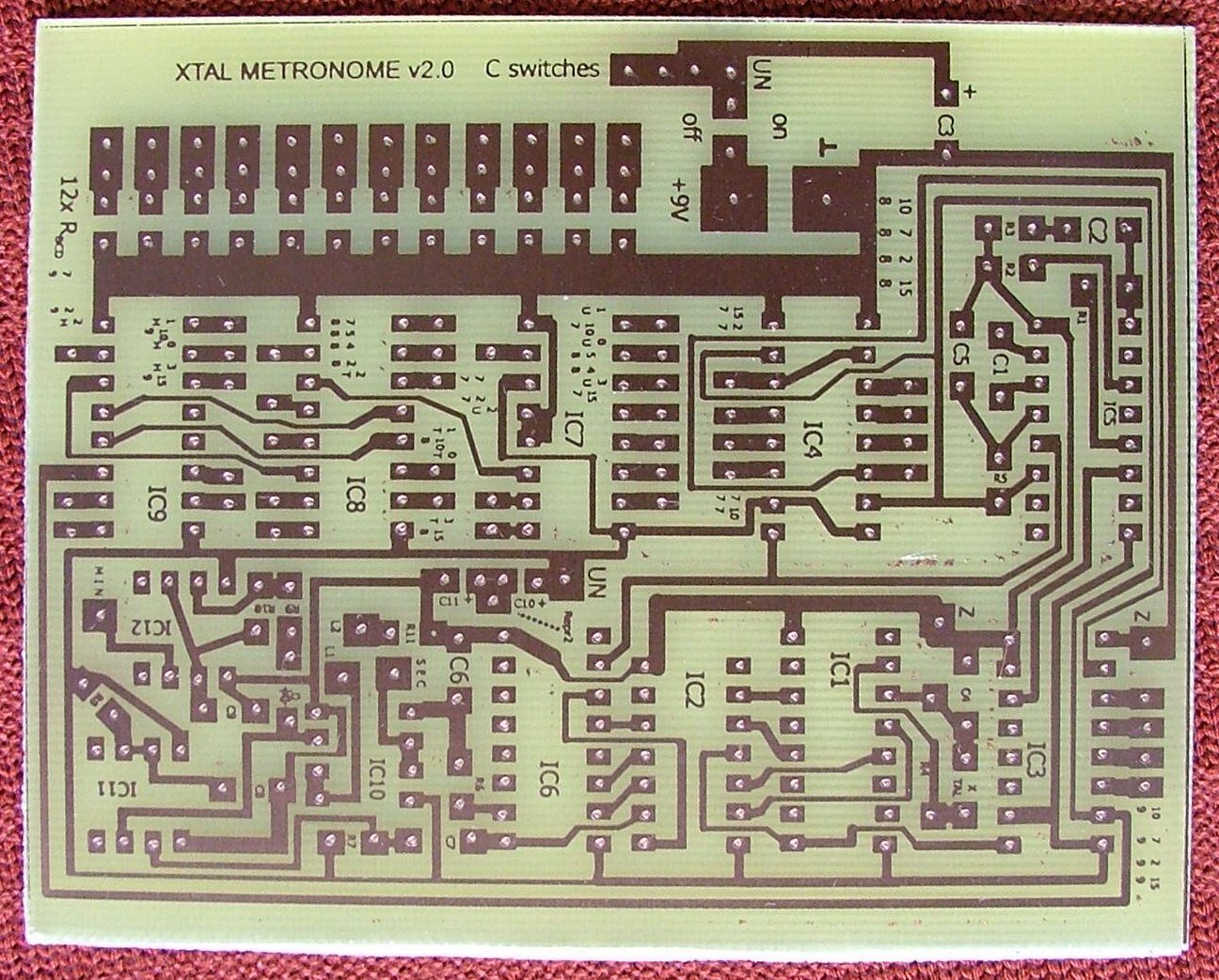

Nicméně nevzdal jsem se. Inspirován tímto zapojením, začal jsem navrhovat svůj vlastní metronom. Bloková struktura zůstala zachována, nicméně jednotlivé bloky jsem úplně přetvořil. Vznikla tak oficiální první verze mého krystalového metronomu. V koncovém členu byl použit tranzistor. Problém byl, že jsem ještě úplně nebyl spokojen se zvukem. Proto jsem v rámci jednoho předmětu na střední škole začal vyrábět druhou, konečnou verzi metronomu. Po poradě s učitelem jsem na výstupu použil dva obvody 555, generující krásné klapnutí, jaké známe z původních mechanických metronomů. V programu Corel Draw jsem si navrhl plošný spoj, metronom jsem vyrobil a na závěr umístil do krabičky od protialergických vakcín, která na milimetr přesně odpovídala rozměrům, které jsem potřeboval. Metronom od té doby spokojeně používám a po několika malých opravách funguje dodnes.

Zde si můžete stáhnout schéma zapojení, popis funkce a návrh plošného spoje. Je tu uveden jako spoluautor jeden můj spolužák, ale ten jen kontroloval, jestli vše zapojuji v pořádku :-)
